Как да стартираме Arduino обучение без да имаме Arduino платка

Винаги съм била привърженик на обучения по програмиране за деца и не само, които не изискват инвестирането в специално създаден за целта хардуер, визирам роботи, микропроцесори и други хардуерни комплекти и аксесоари. Не отричам в никакъв случай, че те са особено интересни и полезни. Напротив: допринасят за по-трайни знания и комплексност на обучението, давайки нагледна представа за връзката софтуер-хардуер. Но са обвързани с разходи, които не всеки може да си позволи и да поеме.

Arduino например е чудесен избор за обучение - лично или на група деца/ученици. За тези като мен обаче, които имат интерес към него, но се колебаят дали да инвестират средства в закупуването на платка и стартов комплект и най-вече, искат първо да го проучат, ще е от полза да използват Arduino симулатор.

В настоящата статия ще разгледам симулатора Wokwi и ще направя своя пръв Arduino проект без да разполагам с Arduino платка.

С няколко думи за Wokwi

Wokwi е онлайн симулатор за Arduino и принадлежащи към него елементи. Той е създаден от ентусиазирани изпитатели и откриватели в света на електрониката и програмирането.

Възможностите на Wokwi

Може да го използваме:
- за да учим програмиране на Arduino;
- за прототипи на идеите си;
- да споделим проектите си с други ентусиасти.

# Той е безплатен! и е браузър базиран (без инсталация и без изтегляния);

# Поддържа симулатори на няколко платки (Arduino UNO, Arduino Mega, Nano, Raspberry Pi Pico и др.)

# Поддържат се няколко сензора - сензори за влажност, аналогови и цифрови температурни сензори, PIR сензор, сензор за движение и др.

# Както и няколко дисплея - OLED, LCD, 7 сегментни, интелигентни светодиоди и др.

# С него лесно се споделят проекти и има куп идеи и интересни материали в блога.

# Има налична документация, която е все още в ранен етап и липсва много информация. Но пък има сформирана общност с множество членове, които си помагат и при нужда от помощ са на разположение. За целта си направете регистрация в Wokwi и вече ще имате достъп до посветения за това сървър с чат-канали Discord Server.

Моят пръв проект - намира се ето ТУК

Като стъпка едно в Arduino програмирането и за да мога да тествам симулатора, реших да изпробвам малък проект за звук. За сравнение между симулатор и реална платка може да хвърлите око на същия проект, но с реалните компоненти. С малко допълнително търсене как се оформя точно кода и как се свързват платката, бъзера и резизстора се получи ето този малък проект:

А как се стигна до крайния резултат? Разяснения в няколко стъпки:

Начален екран в Wokwi

Избрах за тип на симулатора Arduino UNO;

За вдъхновение разгледайте споделени проекти: Kато за начинаещ, проектите ми се струват доста сложни, но дават идея какви възможности предоставя симулатора на по-напредналите. Препоръчвам да си направите регистрация, както и да се абонирате за бъдещи актуалности и публикации от общността на Wokwi и да прегледате документацията (поне за необходимите компоненти за избрания проект).

И така.. В средата за разработка ясно се разграничават синтактичната и графичната част.

1. За този стартов проект не ни е нужно много писане на код. Важно е да си изясним обаче какви ще са нужните ни компоненти освен самата платка - в случая бъзер и резистор;

2. Чрез бутона в графичната част добавям нужните резистор и бъзер. Ако трябва нещо от тези добавки да се премахва, може да ползвате JSON декларацията и да изтриете съответните редове;

Добавяне на резистор и бъзер

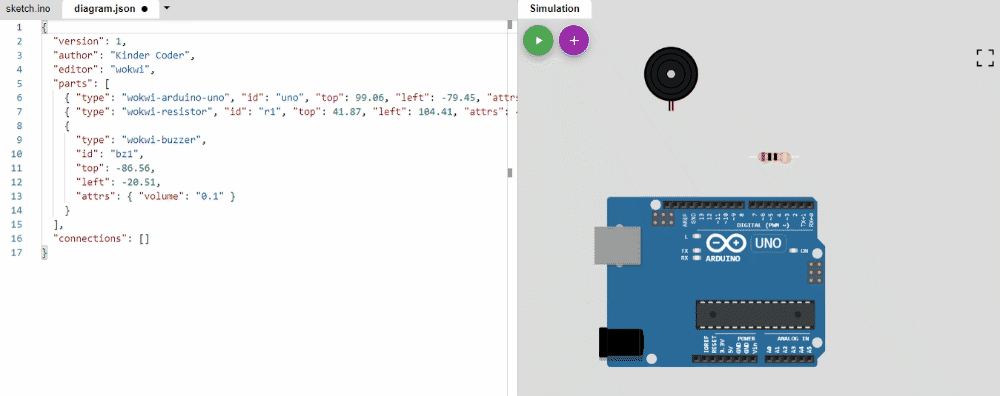

3. В програмирането на хардуер съществено е и правилното вързване на компонентите, така че стъпката тук е посветена на кабелите;

Тук това се получава чрез клик върху всеки от пиновете. Лично на мен ми беше малко трудно да коригирам. В случай че искате да премахнете някой кабел и да го ''пуснете наново'', като най-бързо решение ползвайте корекция на JSON декларацията: За изтриване на кабел, изтрийте кореспондиращата част на декларацията;



Вързване на кабелите между платка, резистор и бъзер

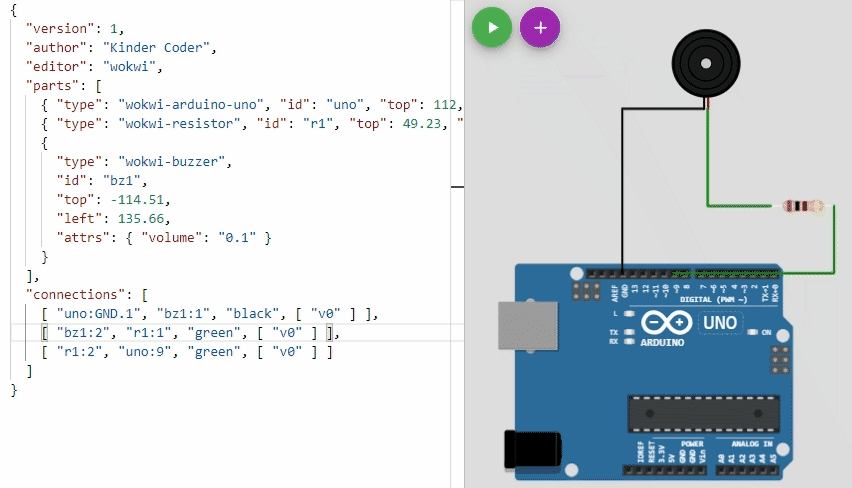

Цветовете на кабелите коригирам отново чрез JSON декларацията (втория таб).

Не съм тествала други симулатори на Arduino, но този ми се вижда напълно смислен, а и интуитивен за ползване. С един наръчник от типа ''Първи стъпки с Arduino'' би се получил интересен и полезен курс за Вашите ученици, деца, или за самите Вас!
